液氯鹤管：液氯专用免维护装卸臂

产品介绍

液氯鹤管：

液氯免维护装卸臂由旋转接头与口径DN50材质为16Mn的钢管及弯头焊接起来，用于装卸液氯储罐与液氯槽车之间液氯的设备。
焊接起来的管路，分液相管、气相管，2根管路两段焊接DN50法兰，2根液相气相管，一头固定在立柱上，与灌装平台上的液相、气相管法兰对接，另一头悬空在灌装平台上，槽车灌装平台上，槽车灌装时，与槽车上对应的法兰片对接。

灌装现场稍有泄露，不需要换密封垫片（节省大量维护费用），紧填料压盖螺丝，质保期二年以上免维护。

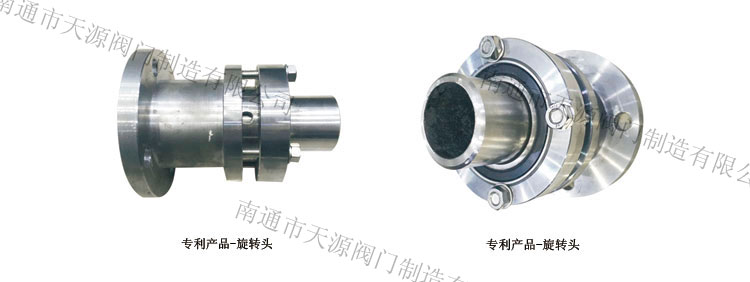

·在结构上，取消旧式旋转头轴承结构，采用合金秋式旋转结构，解决了液氯鹤管易泄露的缺陷。
·旋转球左球面聚四氟乙烯密封，这是道密封保护。
·旋转球右球面聚四氟乙烯密封，这是道密封保护。
·旋转头一头法兰连接，另一头焊接连接，法兰面采用堵丝固定球面密封，旋紧堵丝，扭紧配套法兰螺丝，球面密封无泄露，这是第三道密封保护。
·带旋转球的合金钢管，一头阀腔，另一头假装轴承，旋转球转动同心及活，轴承座内有密封垫，液氯不易腐蚀轴承，这是第四道密封保护。
·旋转头增加了填料函，这是第五道密封保护。
·旋转头法兰与旋转头为一体式结构，可大大旋转头的性。
·每个旋转头，都经过严格的打压侧漏检验，合格方可出厂。

旧式旋转头技术缺陷：

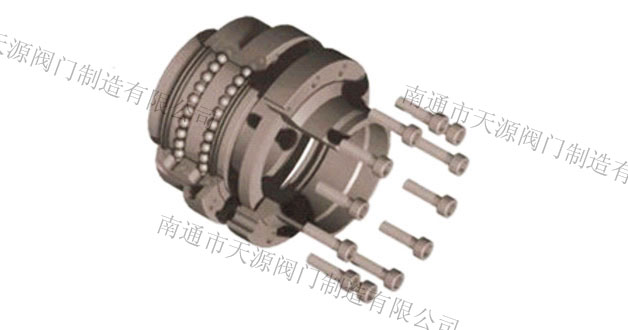

·旋转头是装车鹤管的不见，目前生产的旋转头多为轴承结构，内藏双滚道支承结构，转动活、；但是旋转接头内圈及密封圈容易受到酸的腐蚀，液氯为黄绿色的油状液体，，如遇到有氺份对钢铁有强烈腐蚀性。
·普通鹤管旋转头的密封面及主密封圈的弹簧卡钢制，无论充装的液氯本身是干氯还是湿氯，充装完毕后的鹤管与罐车的脱离过程中，管内残存的液氯将不能空气中的水蒸气接触，产生少量盐酸和次氯酸，但这少量酸将对鹤管的管道和密封造成很大破坏，易泄露。
鹤管性能特点：
·关键件旋转接头采用合金材质，采用精密数控机床加工，五道密封保护，能够承受苛刻的轴向、径向及力矩负荷，转动活，无泄漏。
·弹簧缸平衡系统可在任一点平衡，拉伸鹤管时活。
·焊缝采用氩弧焊，符合HG/21608-96标准。
·佩带静电接地系统，性能。
·结构合理，以的臂尺寸，来实现的灌装半径。
·每个旋转头，每根液氯鹤管都经过严格的打压侧漏检验，合格方可出厂。
