氯气专用截止阀

生产企业：天源
规格型号：
快速咨询：在线咨询价格 通常五分钟内我们会通过电话与您联系！

产品介绍

适用介质：氯气、液氯

适用温度：~40°C~150°C

公称压力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB JIS 10K、20K

公称通径：DN15~400 NPS 1/2“~12”

驱动方式：手动、气动、电动

专利号：ZL2015.2.0245034.7

产品介绍

氯气截止阀，是针对氯气、液氯介质输送的要求，并结合应用的实际情况，采用新颖的密封形式和密封结构设计而成。该型阀门具有密封性能稳定、无介质内、外漏以及操作轻便的特点，成功解决了化工管道用普通阀门耐腐蚀性差、壳体易穿孔及密封性能差、易泄露的难题，适用于化工行业流程氯气、液氯管道的输送。

结构特点
1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氯气阀在阀体材质上选用耐蚀钢（碳素钢添加耐蚀全金属），可耐氯气、液氯腐蚀，低温可至-40°C，其限度工况条件使用要求。
2、氯气阀密封副配对结构型采用锥，平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无黏着磨损，解决了化工管道用普通阀门密封性能差，易泄露的难题。
3、产品中法兰采用榫槽密封结构，即使在管道压力有波动的情况下，中法兰密封。
4、上密封装置中采用多级聚四氟乙烯密封填料，形成组合密封，阀门在使用期限内填料函无介质泄露。

基本型号

手动	LY：J41 YF
气动	LY: J641 YF
电动	LY：J941 YF
调节型	LY：J（6）41 YF

遵循规范

设计与制造	GB/T 12235
结构长度	GB/T 12221
连接法兰	JB/T 79、HG20592、GB/T9113、ANSI B16.5(或按合同要求)
试验和检验	GB/T 13927、API598
阀门标志	GB/T 12220
供货要求	JB/T 7928

主要零部件材料

序号	零件名称	材料
1	阀体	耐蚀钢
2	阀盖	耐蚀钢
3	阀杆	合金
4	阀瓣密封面	压塑整体烧结聚四氟乙烯
5	阀座密封面	等离子喷焊、堆焊耐蚀合金
6	填料	聚四氟乙烯
7	垫片	聚四氟乙烯

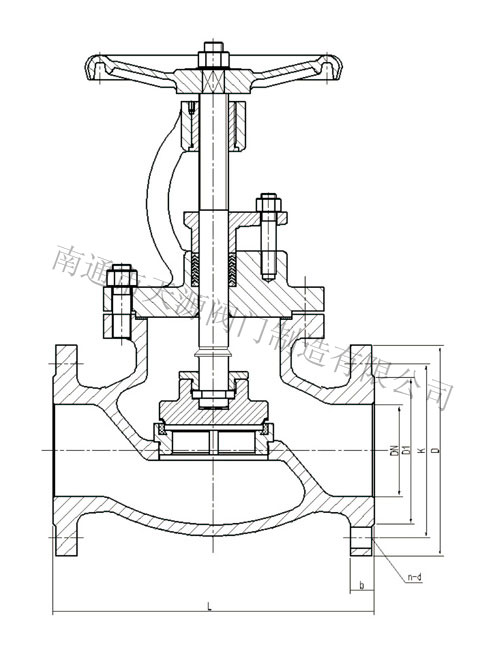

主要连接尺寸

公称压力 PN（MPa）	公称通径		L	D	K	n-d	参考值
公称压力 PN（MPa）	DN（mm）	NPS（inch）	L	D	K	n-d	D0	H
1.6	15	1/2	130	95	65	4-14	120	220
	20	3/4	150	105	75	4-14	140	265
	25	1	160	115	85	4-14	160	285
	32	11/4	180	135	100	4-18	160	290
	40	1 1/2	200	145	110	4-18	200	290
	50	2	230	160	125	4-18	200	295
	65	2 1/2	290	180	145	4-18	280	380
	80	3	310	195	160	8-18	280	380
	100	4	350	230	180	8-18	280	450
	125	5	400	270	210	8-22	420	560
	150	6	480	300	240	8-22	420	635
	200	8	600	360	95	12-22	420	710
	250	10	650	405	355	12-26	490	770
	300	12	750	460	410	12-26	700	1115
2.5	15	1/2	130	95	65	4-14	120	220
	20	3/4	150	105	75	4-14	140	265
	25	1	160	115	85	4-14	160	285
	32	11/4	180	135	100	4-18	160	285
	40	1 1/2	200	145	110	4-18	200	290
	50	2	230	160	125	4-18	200	295
	65	2 1/2	290	180	145	8-18	280	380
	80	3	310	195	160	8-18	280	380
	100	4	350	230	190	8-22	280	450
	125	5	400	270	220	8-26	420	560
	150	6	480	300	250	8-26	420	710
	200	8	600	360	310	12-26	420	710
	250	10	650	425	370	12-30	490	770
	300	12	750	485	430	12-26	700	1115
4.0	15	1/2	130	95	65	4-14	120	220
	20	3/4	150	105	75	4-14	140	265
	25	1	160	115	85	4-14	160	285
	32	1 1/4	180	135	100	4-18	160	290
	40	1 1/2	200	145	110	4-18	200	290
	50	2	230	160	125	4-18	200	295
	65	2 1/2	290	180	145	8-18	280	380
	80	3	310	195	160	8-18	280	380
	100	4	350	230	190	8-22	280	450
	125	5	400	270	220	8-26	420	560
	150	6	480	300	250	8-26	420	635
	200	8	600	370	320	12-30	420	710
	250	10	650	450	385	12-33	490	770
	300	12	750	515	450	16-33	700	1115
