外侧液位计

生产企业：天源
规格型号：
快速咨询：在线咨询价格 通常五分钟内我们会通过电话与您联系！

产品介绍

外侧液位计

1、产品概述

液氯储罐外侧式超声波液位计采用了成熟的信号处理技术及高速信号处理芯片，增加了罐壁厚度的影响，实现了对密闭容器内液位准确非接触测量，超声波传感器（探头）安装于被测容器外壁的正下方（底部），不需要对被测容器开孔、安装简易，不影响生产。能实现对高压密闭容器内的物质，强腐蚀及液体的液位进行准确测量。液位计对液体介质和容器的材质无要求，并采用隔爆型防爆设计，防爆要求，可使用。
2.功能特点

·非接触式测量
声波传感器（探头）在容量外部磁力吸附式，不需要对被测容器开孔。
·自动校准功能
液位计具有自校准功能，克服了传统液位计长时间使用后，精度的问题。
·的测量稳定性
相比市面同行的声波外侧液位计，该变送器采用了具优化+人工经验的稳定算法，测量稳定性。
·的测量盲区
以水声1485m/s测量媒介为例，盲区一般为0.2m~0.3m，低声速的化工原料测量盲区小。
·红外调试功能
方便的红外调试功能，适用于危险场合下不宜开盖调试的场合；同时了调试难度。
·自我诊断功能
液位计具有对自身工作状态的诊断功能，同时也具有硬件诊断功能；这样增加了液位计的性与稳定性
·一键恢复功能
当液位计工作异常，可以通过调试器，一键恢复到正常状态。
·就地显示及远传功能
液位计既可以方便在现场显示液位值，又可以通过通讯接口将其远传至控制室。
·LED显示屏多元化
液位计就地显示屏可通过遥控器来设定改变液位计的各项参数，代替了笔记本调试。

3、工作原理

外侧式声波液位计以声波处理位系统内核，实现了数字信号处理功能，处理后的液位数值准确，不需要CPU再作分析、比较，判断。CPU获取液位数值后，可送NVRAM存储，送显示器显示。此外仪表可输出4~20mA标准信号或通过RS-486接口将测量结果输出至计算机（或二次表）

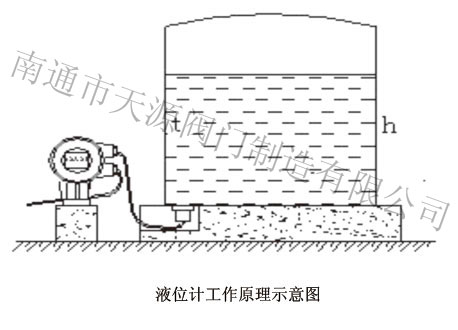

如图所示，测量液位时，经过调制过的声波信号从探头发射出去，经过页面反射回来后由探头检测回波信号，回波信号经过预处理、加工、处理后直接准确给出时间t，CPU根据数字模型表述关系计算出液面高度。
h=act/2
