免维护波纹管氯气专用阀

生产企业：天源
规格型号：
快速咨询：在线咨询价格 通常五分钟内我们会通过电话与您联系！

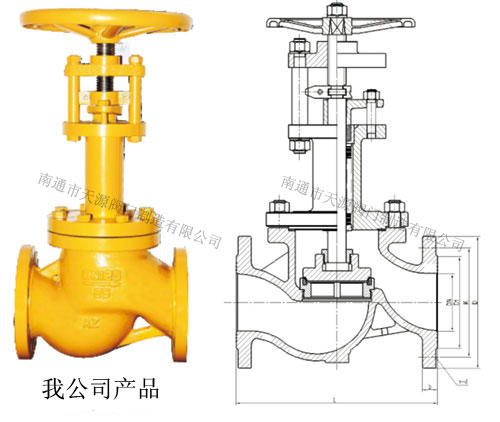

产品介绍

适用介质：氯气、液氯

适用温度：-40~150°C

公称压力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB JIS 10K、20K

公称通径：DN 15~400 NPS 1/2*~16*

驱动方式：手动、气动、电动

专利号：ZL2015.2.0183441.X

氯气免维护波纹管截止阀是我公司针对氯气、液氯以及高危险介质而设计的。它的密封填料还增加了波纹管密封，从而具有双重密封结构，能阻危险介质的泄露，在结构上，结合外阀门应用的实际情况，阀瓣和阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金，密封性能稳定、使用无介质内、外泄露以及操作轻便等特点。其密封性。
结构特点

1、液压成型的双壁波纹管形成二层保护。
2、填料涵中多级聚四氟乙烯填料组合在波纹管形成了密封。
3、产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下。
4、密封副配对结构型式采用锥、平面型、密封自动补偿，达到双重保险，密封性能稳定，无沾着磨损。

基本型号

手动	LY：WJ41 YF
气动	LY:WJ641 YF
电动	LY:WJ941 YF
调节型	LY:WJ(6)41 YF

遵循规范

设计与制造	GB/T 12235
结构长度	GB/T 12221
连接法兰	JB/T 79、HG20592、GB/T9113、ANSI B16.5（或按合同要求）
试验和检验	GB/T 13927、API598
阀门标志	GB/T 12220
供货要求	JB/T 7928

两种波纹管截止阀的比较：
液氯为剧毒产品，属大危险源，一旦泄露就会危及安全生产及人身安全。

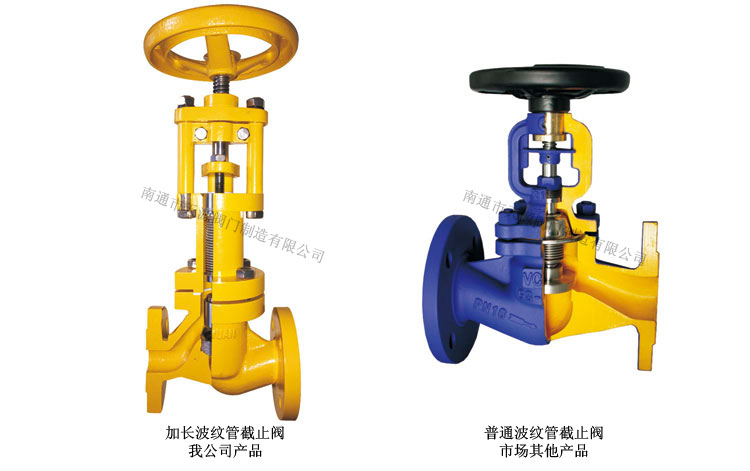

左图为我公司产品---加长波纹管截止阀，图中看出我公司波纹管长，波纹管为波纹管截止阀的部件，哈C合金波纹管，波纹管长意味着抗拉伸，使用寿命也长阀套阀盖也长一锻打，造价高，不容易泄露。
右图为市场其他公司产品---普通波纹管截止阀，图中看出波纹管短，波纹管为波纹管截止阀的部件，波纹管短意味着抗拉伸性能差，使用寿命短、配套阀体也短一铸造，造价低，质量一般，波纹管容易破，易泄露，能使普通一般工矿生产安全。

主要零部件材料

序号	零件名称	材料
1	阀体	耐蚀钢
2	阀盖	耐蚀钢
3	阀杆	合金
4	阀瓣密封面	压塑整体烧结聚四氟乙烯
5	阀座密封面	等离子喷焊、堆焊耐蚀合金
6	填料	聚四氟乙烯
7	垫片	聚四氟乙烯
8	波纹管	哈氏合金C-276

主要连接尺寸

公称压力 PN(MPa)	公称通径		L	D	K	n-d	参考值
公称压力 PN(MPa)	DN(mm)	NPS(inch)	L	D	K	n-d	D0	H
1.6	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	4-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	180	8-18	280	520
	125	5	400	270	210	8-18	420	570
	150	6	480	300	240	8-22	420	640
	200	8	600	360	295	12-22	420	720
	250	10	650	405	355	12-26	490	820
	300	12	750	500	410	12-26	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
2.5	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	8-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	190	8-22	280	520
	125	5	400	270	220	8-26	420	570
	150	6	480	300	250	8-26	420	640
	200	8	600	360	310	12-26	420	520
	250	10	650	425	370	12-30	490	820
	300	12	700	485	430	16-30	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
4.0	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	8-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	190	8-22	280	520
	125	5	400	270	220	8-26	420	570
	150	6	480	300	250	8-26	420	640
	200	8	600	370	320	12-30	420	720
	250	10	650	450	385	12-33	490	820
	300	12	750	515	450	16-33	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
