衬氟蝶阀

生产企业：天源
规格型号：
快速咨询：在线咨询价格 通常五分钟内我们会通过电话与您联系！

产品介绍

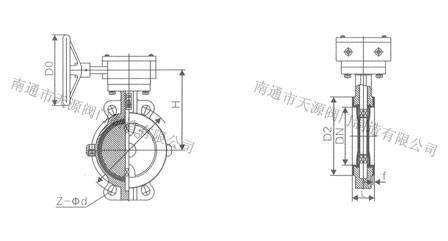

衬氟对夹蜗轮蝶阀（D341F4）

衬氟对夹蜗轮蝶阀（D341F46）

衬氟对夹手动蝶阀

设计与制造符合中国国家标准

基本结构形式（碟板轴与阀体/阀座中心重合）

A.D71F4全衬里型阀体全衬里/碟板全衬层/衬层碟板与碟板轴双D配合

B.D17F46全衬里型

C.D71F4（46）/P半衬里型阀体全衬里/碟板为不锈钢/碟板与碟板轴双D配合

主要技术标准

设计与制造	GB 12238（中线）
结构长度	GB 12221（短系列），ASME B16.10，JIS B2002
法兰尺寸	HG/T 20592-2009，ANSI B1S52212
连接尺寸	对夹、法兰式
驱动方式	手动、电动、气动
公称压力	0.6、1.0、1.6、2.5MPa，Class 150，JIS10K
压力试验	GB/T 13927-92，API 598

基本型号

手动	D71F4/P（半衬）	蜗轮传动	D371F4/P（半衬）
	D71F46/P（半衬）		D371F46/P（半衬）
	D71F4（半衬）		D371F4（全衬）
	D71F46（全衬）		D371F46（全衬）
气动	D671F4/P（半衬）	电动	D971F4/P（半衬）
	D671F46/P（半衬）		D971F46/P（半衬）
	D671F4（全衬）		D971F4（全衬）
	D671F46（全衬）		D971F46（全衬）

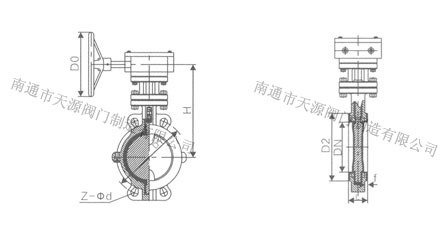

主要外形连接尺寸

公称通径DN	mm	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
公称通径DN	inch	1'/2	2	2'/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	48
L	对夹	33	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	203	216	254
L	法兰	106	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410	470
D0	PN1.0 MPa	150	150	150	150	200	200	280	280	200	240	240	280	280	320	320	360	360	380	400	400
H	PN1.0 MPa	140	140	150	165	180	200	220	270	320	330	385	430	480	540	610	650	710	780	900	1050

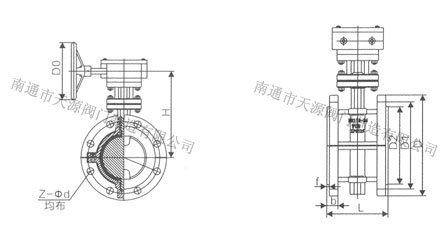

衬氟法兰蜗轮蝶阀（D341F4）

衬氟法兰蜗轮蝶阀（D341F46）

衬氟法兰连接蝶阀（中线）

设计与制造符合中国国家标准

基本结构形式（碟板轴与阀体/阀座中心重合）

A.D41F4全衬里型阀体全衬里/碟板全衬层/衬层碟板与碟板轴双D配合

B.D41F46全衬里型

C.D41F4（46）/P半衬里型阀体全衬里/碟板为不锈钢/碟板与碟板轴双D配合

主要技术标准

设计与制造	GB/T12238（中线）
结构长度	GB12221（短系列），ASME B16.10 ，JIS B2002
法兰尺寸	HG/T20592-2009，ANSI B1S52212
连接尺寸	对夹、法兰式
驱动方式	手动、电动、气动
公称压力	0.6，1.0，1.6，2.5MPa，Class 150，JIS10K
压力试验	GB/T13927-92，API 598

基本型号

手动	D41F4/P（半衬）	蜗轮	D341F4/P（半衬）
	D41F46/P（半衬）		D341F46/P（半衬）
	D41F4（全衬）		D341F4（全衬）
	D41F46（全衬）		D341F46（全衬）
手动	D641F4/P（半衬）	蜗轮	D941F4/P（半衬）
	D641F46/P（半衬）		D941F46/P（半衬）
	D641F4（全衬）		D941F4（全衬）
	D641F46（全衬）		D941F46（全衬）

主要零部件材料

序号	零件名称	精铸球墨铸铁	碳钢	不锈钢
序号	零件名称	QT	C	P	R	RL	RL
1	上/下阀体	QT400	WCB	CF8	CF8M	CF3	CF3M
2	碟板	WCB	WB	CF8	CF8M	CF3	CF3M
3	阀轴	1Cr13，40Cr	Wcr13、40Cr	1Cr18Ni9Ti、40CrlCr18Ni12Ti、40Cr1Cr18Ni12Ti、40CR00Cr17Ni14Mo2、40Cr
4	衬里层/阀座	PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚稀）
5	O型圈	FEP+FPM（氟橡胶外包F46）
6	弹性条（垫）	Si（硅橡胶）
7	调节垫	0Cr18Ni19	0Cr18Ni19	1Cr17Ni12	1Cr18Ni12Mo2Ti2	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓	35	35	1Cr17	1Cr17Ni12	1Cr8Ni2	1Cr19Ni2
9	螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄	铝合金
